相机进阶¶

正赛规则和方案¶

首先，咱们先了解一下正赛的相关规则，这是咱们后续所有技术应用的前提。正赛主要分为两个机器人，R1 手动遥控和 R2 全自动。在比赛中，核心任务之一是用机械臂抓取“秘籍”，这个“秘籍”是已知尺寸的立方体，另外还需要实现全自动决策与导航。关于规则的详细内容，大家可以参考这个 B 站链接，里面有更直观的演示和说明，熟悉比赛的具体要求和流程。

相机标定¶

接下来是咱们今天的重点内容之一——相机标定。上节课我们有所提及，相机标定到底是做什么的？简单来说，相机标定的本质就是建立相机成像的数学模型，求解相机的内参和外参的过程，从而使相机更准确地把现实世界中的 3D 物体，转换成图像上的 2D 像素点。

具体来说，这个成像过程就是上节课讲的坐标转换，分为三步：从世界坐标系到相机坐标系，再从相机坐标系到图像坐标系，最后从图像坐标系到像素坐标系。这三步一步步转换，才能让咱们在屏幕上看到现实中的物体。

直接求解投影矩阵的方法¶

那怎么实现标定呢？首先咱们来看看一种基础方法——直接求解投影矩阵。投影矩阵\(P\)是一个 3×4 的矩阵，其中一个位置是 1，实际需要估计的独立参数有 11 个。每个 3D 世界点\((X,Y,Z)\)和它对应的 2D 图像点\((x,y)\)，都能提供 2 个线性方程。这样算下来，至少需要 6 个非共面的 3D-2D 点对，因为 6 个点能提供 12 个方程，刚好能覆盖 11 个参数，从而解出投影矩阵。不过这种方法有明显的缺点，后面咱们会对比更好的方法。

张氏标定法¶

接下来要给大家介绍的是目前应用很广泛的“张氏标定法”，它解决了直接求解投影矩阵方法的很多问题，咱们来详细说说它的优点：第一，内参可复用，适应动态场景。直接求解投影矩阵的方法，每次拍摄姿态变化都得重新求解，而且内参没法复用。但张氏标定法通过多视图计算出内参后，后续只需要根据新的拍摄姿态求解外参就行，大大降低了计算成本，比如在机器人移动拍摄的场景中，就特别实用。第二，适配平面模板，降低标定成本。6 点法需要 6 个非共面的 3D 点，还得精确知道它们的世界坐标，这在实际操作中很难实现。而张氏标定法只需要平面模板，比如常见的棋盘格，而且世界坐标可以人工定义，操作起来简单多了，成本也低。第三，引入畸变校正。咱们知道，相机镜头本身会有畸变，比如径向畸变（像桶形或枕形那样）、切向畸变（镜头和传感器错位导致），6 点法直接求解时没考虑这些畸变，会导致误差越来越大。而张氏标定法在求解内参后，能通过非线性优化步骤，求解畸变系数，修正这些误差，让标定结果更准确。

张氏标定法的步骤¶

了解了优点，咱们再一步步拆解张氏标定法的具体步骤：

第一步，求解单应矩阵 ( H )。

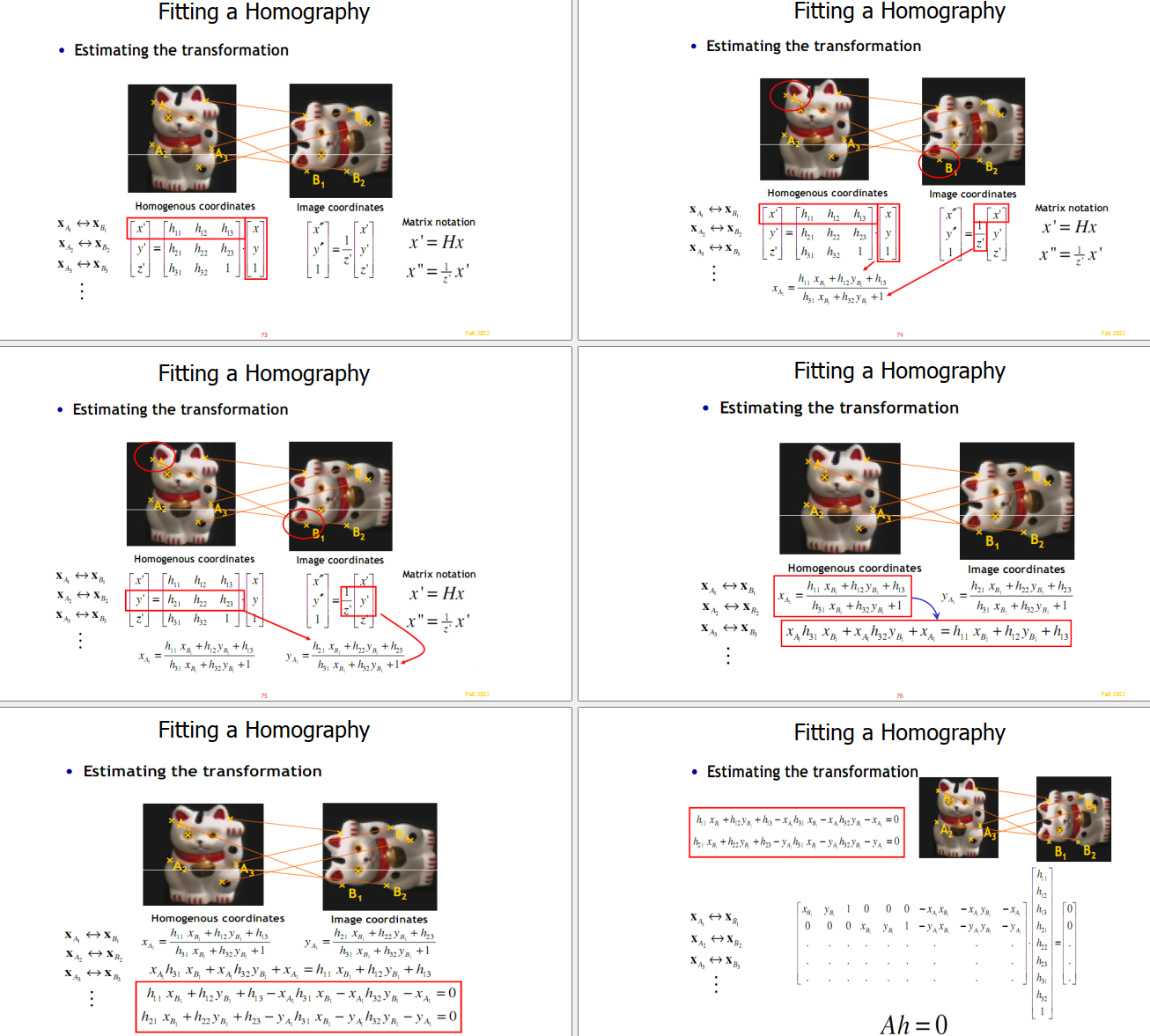

单应矩阵 ( H ) 包含 8 个独立参数，所以至少需要 4 个非共线的 3D-2D 平面点对。 每个点提供 2 个方程，4 个点刚好 8 个方程，就能通过线性最小二乘的方法求出 ( H )。 这里要注意，咱们需要拍摄同一平面模板（比如棋盘格）的多个不同姿态的图像，每个视图都对应一个 ( H )，这些 ( H ) 会为后续求解内参提供多组约束。

单应矩阵可以表示为：

其中 ( K ) 是后面要讲的内参矩阵。

第二步，从 ( H ) 求解内参矩阵 ( K )。

首先把内参矩阵记为 ( K )，根据公式可得：

这里的 ( h_1 ) 和 ( h_2 ) 是单应矩阵 ( H ) 的前两列。

利用旋转矩阵的正交性：

可推导出内参约束方程：

定义对称矩阵：

将 ( B ) 展开成包含 6 个独立参数的向量 ( b )，再将 ( h_1, h_2 ) 的元素代入上面的约束方程，每个约束都能转化成关于 ( b ) 的线性方程。

若有 ( n ) 个视图，就能构建 ( 2n ) 个线性方程，形成超定方程组：

最后通过 Cholesky 分解等方法，从 ( B ) 反推出内参矩阵 ( K )。

第三步，从 ( H ) 求解外参矩阵 ([R|t])。

根据前面得到的 ( K ) 与单应矩阵 ( H )，有：

即可求得外参矩阵中的旋转矩阵 ( R ) 和平移向量 ( t )。

第四步，非线性优化与畸变校正。

前面通过线性方法得到的参数只是初始解，还需进一步优化。 通过非线性最小二乘法最小化重投影误差——即“预测图像点”与“实际观测点”之间的距离：

常用算法包括最速下降法、牛顿法，以及主流的莱文贝格–马夸尔特法（Levenberg–Marquardt）。

同时考虑畸变校正，采用 Brown 畸变模型，在优化中加入畸变系数 ( (K_1, K_2, K_3, P_1, P_2) )， 先修正图像点坐标，再计算重投影误差，这样得到的标定结果更准确。

卡尔曼滤波¶

卡尔曼滤波主要用在存在噪声干扰的动态系统中，比如机器人定位、无人机导航、图像跟踪等场景。它能实时、最优地估计系统的真实状态，解决“测量值不准”和“状态不可直接观测”的问题。比如咱们用传感器测量机器人的位置，传感器本身会有噪声，测量结果会有误差，卡尔曼滤波就能帮咱们从这些带有噪声的测量值中，还原出机器人的真实位置。

卡尔曼滤波的核心就是“预测”和“更新”这两个步骤不断迭代，实现对系统状态的动态估计，咱们来分别说说：

1. 预测步骤：首先基于系统上一时刻的状态，预测当前时刻的先验状态估计值——也就是还没考虑当前测量数据时的估计值。同时，还要预测当前时刻的先验误差协方差矩阵，这个矩阵是用来衡量先验状态估计值的不确定性的，简单说就是判断这个预测值靠谱不靠谱。

2. 更新步骤：第一步要计算卡尔曼增益，这个增益很关键，它会根据预测误差和测量误差的大小，动态调整预测值和测量值在最终估计中的权重。如果预测误差小，卡尔曼增益就会让预测值占的权重更大；如果测量误差小，就让测量值占的权重更大。然后结合当前时刻的测量数据，对先验状态估计值进行修正，得到后验状态估计值，这就是最终的最优估计。最后还要更新误差协方差矩阵，为下一次迭代的预测步骤提供依据。

重点是理解每个步骤的作用。比如状态预测是基于过去的状态推测现在，误差协方差预测是判断这个推测的靠谱程度，卡尔曼增益是调节预测和测量的权重，状态更新是得到最终的准确估计，误差协方差更新是为下一次循环做准备。

举个简单的例子，比如咱们跟踪一辆行驶的汽车，上一时刻知道它的位置和速度（状态），通过状态转移矩阵可以预测当前时刻它大概在哪里（状态预测），同时知道这个预测可能有多大误差（误差协方差预测）。然后通过传感器测量当前汽车的位置（测量值），计算卡尔曼增益，判断是预测值更靠谱还是测量值更靠谱，然后结合两者得到当前汽车的准确位置（状态更新），再更新误差协方差，为下一次预测做准备。这样不断循环，就能在有噪声的情况下，准确跟踪汽车的位置了。

Docker¶

最后咱们来学习Docker，可能有同学在开发或者部署程序的时候遇到过这样的问题：在自己电脑上能正常运行的程序，放到别人的电脑上或者服务器上就报错，大概率是运行环境不一致导致的。而Docker就是来解决这个问题的。

Docker是什么¶

Docker是一种虚拟化容器技术，它的历史可以追溯到1979年，但真正流行起来是2013年Docker公司推出的开源项目。它的核心思想是“一次发布、随处运行”，通过容器镜像，把一个应用运行所需的完整环境——包括整个操作系统的文件系统都打包进去，这样不管放到什么平台上，只要有Docker，应用就能正常运行。 咱们可以把Docker理解为“代码集装箱装卸工”，它能把咱们的代码和运行环境一起打包成一个“集装箱”（也就是镜像），然后可以在任何支持Docker的“码头”（服务器、电脑等）上“装卸”和“运行”（也就是容器），不用担心环境不一致的问题。

Docker的核心组件¶

Docker有三个核心组件，大家要区分清楚：

• Image（镜像）：就是刚才说的“集装箱”，它打包了应用运行所需的所有环境依赖，是静态的模板，不能直接运行。
• Container（容器）：是镜像的运行实例，相当于“正在运行的集装箱”，负责运行时的作业资源管理与隔离。一个镜像可以创建多个容器，容器之间是相互隔离的。
• Registry（仓库）：是用来共享和存储镜像的地方，相当于“集装箱仓库”。最常用的是Docker Hub，咱们可以从上面下载别人分享的镜像（pull操作），也可以把自己创建的镜像上传上去（push操作）。

Docker的技术特色¶

• 轻量级：一台机器上运行的多个容器可以共享操作系统内核，镜像通过文件系统分层构造，共享公共文件，大大降低了磁盘用量。比如多个镜像都基于同一个基础镜像构建，磁盘上只需要保存一份基础镜像就行。
• 标准化：容器基于开放式标准，能够在主流的Linux、Windows和云平台等任何基础设施上运行，兼容性很强。
• 一致的运行环境：Docker镜像提供了完整的运行时环境，不管是开发环境、测试环境还是生产环境，只要使用同一个镜像，应用运行环境就完全一致，不用担心平台迁移时应用无法正常运行的问题。
• 快速启动：容器启动速度非常快，能做到秒级甚至毫秒级启动，比传统的虚拟机快得多。
• 隔离性：每个容器都是相互隔离的，解决了公用服务器中资源易受其他用户影响的问题。比如在一台服务器上，多个用户的应用分别运行在不同的容器里，互不干扰。

Docker镜像的分层原理¶

刚才提到Docker镜像是分层构造的，咱们再详细说说这个原理：分层结构的主要目的是共享资源。比如多个镜像都从同一个base镜像（基础镜像，比如Debian、BusyBox）构建而来，那么磁盘上只需要保存一份base镜像，内存中加载的一份base镜像也能为所有容器服务。

而且这些镜像层都是只读的，只有最顶层的容器层是可读写的。当容器需要修改现有数据时，会通过Copy-on-Write（写时复制）技术，先从镜像层把数据复制到容器层，修改后的数据直接保存在容器层中，镜像层保持不变。这样既保证了镜像的一致性，又能让每个容器都能独立修改自己的数据。

咱们可以把镜像的分层理解为叠蛋糕，基础镜像就是最下面的一层蛋糕，上面的每一层都是添加的新功能（比如安装的软件、配置文件等），这些层都是固定的（只读），而容器就是在最上面再放一层可以随意涂抹的奶油（可读写），不管怎么涂抹，下面的蛋糕层（镜像层）都不会变。
